En el trabajo de energía solar fotovoltaica (FV) comercial e industrial (C&I), la superficie de montaje rara vez es elegida por el ingeniero. La geometría, la disponibilidad de terreno, el sombreado y el presupuesto influyen en esa decisión, y el equipo de diseño hereda el resultado. A medida que el segmento solar C&I ha crecido, los desarrolladores encuentran cada vez más sitios donde múltiples plataformas deben coexistir dentro de un mismo proyecto o cartera, lo que hace esencial comprender cómo cada tipo de montaje reconfigura el proceso de diseño antes de colocar un solo módulo.

Considere diseñar a través de una cartera de sistemas de techo, de montaje tradicional en tierra y de carport situados uno al lado del otro. Cada una de estas plataformas presenta su propio desafío de ingeniería distintivo — y ese desafío existe tanto para cualquiera de estas bases tomada de forma individual.

La plataforma define el problema; no se trata simplemente del hardware de montaje. Los sistemas de techo, de tierra y de carport responden cada uno a una disciplina de ingeniería de control diferente, a diferentes códigos eléctricos y de incendios, y cada uno requiere la participación de un ingeniero diferente antes de que el diseño FV comience. Los módulos y las estructuras de soporte pueden parecer idénticos de una plataforma a otra, pero la ingeniería subyacente no lo es.

Sistemas de techo: primero un problema estructural

En un techo, el arreglo se fija a una estructura que ya existe y está ocupada por personas. Los módulos, las estructuras de marco y los lastres representan carga muerta añadida a un edificio que muy probablemente nunca fue diseñado para albergar un generador en el techo. Esto es particularmente común en edificios antiguos construidos antes de que la adopción solar se acelerara. Estas cargas deben verificarse contra la capacidad residual del techo bajo las combinaciones de carga completa de la norma de la Sociedad Americana de Ingenieros Civiles (ASCE 7-22), no contra los límites enumerados en un catálogo de estructuras de soporte.

El método de fijación implica sus propias compensaciones. La fijación mecánica introduce penetraciones en el techo, anclaje contra succión y requisitos de detalle de impermeabilización, mientras que el lastre evita penetraciones pero añade carga muerta y demanda sísmica que el techo puede no tener disponible. Cuando la capacidad estructural es marginal, el hallazgo estructural — no el recurso solar — establece el límite del tamaño del sistema. Esto significa que las evaluaciones de las condiciones del techo y los análisis estructurales a menudo determinan la viabilidad del proyecto antes de que el modelado energético sea relevante.

El techo también es una superficie donde las personas trabajan y donde los bomberos operan, y ambas actividades requieren espacio. Bajo el Código Internacional de Incendios de 2024 (IFC), las reglas de acceso contra incendios eliminan el área utilizable del techo antes de que se coloque cualquier módulo. Se requiere un pasillo perimetral despejado — 6 pies en el borde, reducible a 4 pies bajo condiciones definidas — junto con rutas de acceso interior y brechas de ventilación de humo entre las secciones del arreglo (§1205.3).

Esto explica por qué dos techos de área idéntica pueden producir tamaños de sistema muy diferentes, y por qué el techo lleva la mayor carga de diseño contra incendios entre las tres plataformas. El trabajo a alturas de 6 pies o más también activa la protección contra caídas bajo las normas de OSHA CFR 1926.501 y 1926.502, lo que significa que las barandas, los puntos de anclaje y las rutas de circulación deben formar parte del diseño, no ser decisiones de campo.

El alcance eléctrico está igualmente limitado. Debido a que el arreglo se encuentra sobre el edificio, está sujeto a disposiciones de apagado rápido que desenergizan rápidamente los conductores FV para la seguridad de los bomberos (Código Eléctrico Nacional de 2023, NEC §690.12). En edificios de diferentes edades y tipos de construcción, ningún par de techos presenta la misma combinación de estas restricciones, por lo que el estándar para techos debe ser un método repetible en lugar de un diseño fijo.

Sistemas de montaje en tierra: un proceso geotécnico y civil

Fuera del techo, la disciplina dominante pasa de la ingeniería estructural a la ingeniería civil y geotécnica. El arreglo ya no toma prestada la capacidad de una estructura existente; construye la suya propia. La elección de la cimentación es una conclusión derivada de las condiciones del suelo, no una selección de un catálogo de estructuras de soporte. Los pilotes hincados, los tornillos de tierra, los pilotes helicoidales y las zapatas con lastre responden cada uno a diferentes condiciones de resistencia del suelo, profundidad de helada, agua subterránea, corrosividad y succión. Por eso la investigación geotécnica requerida por el Código Internacional de Construcción (IBC 2024, Capítulo 18) precede — en lugar de seguir — al diseño eléctrico.

El sitio mismo se convierte en un problema de ingeniería de una manera que un techo nunca lo es. La nivelación, los caminos de acceso, las zanjas y las plataformas de equipo redirigen el drenaje a través del arreglo, por lo que el diseño civil va primero y el diseño FV sigue. Las restricciones de incendios también cambian. Al no haber superficie de techo para que los bomberos accedan, el código se dirige al perímetro, exigiendo una zona libre de vegetación alrededor del arreglo (IFC 2024 §1205.5.1). Esto consume terreno y convierte la seguridad contra incendios en una obligación continua de gestión de vegetación en lugar de un elemento de revisión de planos de una sola vez.

Sistemas de carport: el desafío más interdisciplinario

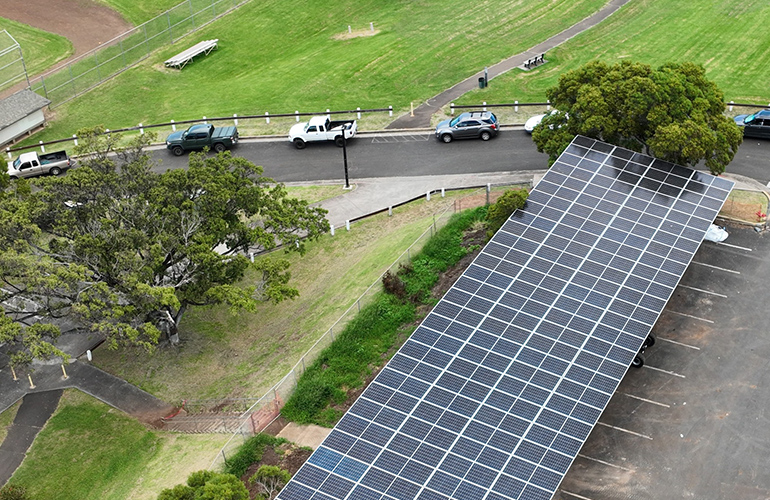

Un carport suele ser la más interdisciplinaria de las tres plataformas porque no es simplemente un montaje en tierra elevado. Es una nueva estructura ocupada colocada en un estacionamiento en funcionamiento, situada sobre vehículos y personas. Esto sitúa a dos ingenieros en roles críticos simultáneamente: un ingeniero estructural de carport que dimensiona el dosel para carga muerta, succión por viento y demanda sísmica bajo ASCE 7-22, y un ingeniero civil o arquitectónico responsable de proteger todo sobre lo que el dosel se asienta. Debido a que los carports crean nueva estructura vertical en un lote previamente abierto, la carga de coordinación se extiende más allá de la ingeniería solar hacia la planificación del sitio y el flujo vehicular.

El estacionamiento presenta las mismas condiciones geotécnicas que cualquier estructura en tierra, pero las restricciones más exigentes se encuentran a nivel del suelo. La accesibilidad suele gobernar el diseño. Bajo las Normas de Diseño Accesible de la Ley de Estadounidenses con Discapacidades de 2010, los puestos accesibles y los pasillos de acceso — sus anchos, pendientes y holguras — deben preservarse cuando se introducen las columnas y vigas del dosel. Las holguras requeridas para vehículos y vans se violan fácilmente cuando una viga del dosel, un conducto colgado o un canalón no se coordinan con la geometría del estacionamiento desde los primeros bocetos.

Las columnas no pueden colocarse en pasillos accesibles, carriles contra incendios, rutas de drenaje ni sobre instalaciones subterráneas. La protección contra impacto vehicular debe integrarse en el diseño, típicamente en forma de una pila de concreto elevada en la base de cada columna, con bolardos añadidos donde los inversores o los interruptores de desconexión se montan en las columnas. Esto proporciona protección estructural para la ruta de carga que soporta el arreglo. La coordinación contra incendios cambia en consecuencia — de las rutas de techo a la circulación de vehículos de bomberos y el acceso al sitio a través del estacionamiento.

Obligaciones comunes en todas las plataformas

Cada plataforma plantea un conjunto distintivo de problemas. Un arreglo en techo es principalmente un problema estructural; un arreglo en tierra es un problema geotécnico y civil; un carport es un problema estructural, civil y de accesibilidad simultáneamente. Las disciplinas de ingeniería cambian, los códigos aplicables cambian y el ingeniero que debe ser satisfecho primero cambia con ellos.

Lo que permanece constante es la obligación subyacente: en cada plataforma, el arreglo debe ser estructuralmente sólido, cumplir con los códigos y ser seguro para las personas que lo rodean. La lección práctica no es que cualquiera de estas plataformas sea inherentemente difícil — la industria diseña bien las tres — sino que la superficie de montaje determina silenciosamente qué problemas deben resolverse para cumplir con esa obligación antes de que comience el diseño FV. Reconocer esto al inicio de la planificación del proyecto ayuda a los equipos a evitar rediseños costosos y retrasos en el cronograma cuando una restricción específica de la plataforma surge tarde.

Comprender los requisitos normativos de cada plataforma desde el inicio es lo que permite una ingeniería eficiente. Significa involucrar primero a las disciplinas correctas y dejar que las restricciones reales dirijan el diseño desde el principio. Esa comprensión, más que el arreglo mismo, es lo que distingue a las plataformas.

Archit Patnaik, PE, PMP, NABCEP PVIP, es gerente senior de proyectos en Pure Power Engineering, donde dirige la ingeniería eléctrica de sistemas solares fotovoltaicos comerciales e industriales (C&I), incluyendo instalaciones en techo, montaje en tierra y carport. Su trabajo abarca la supervisión de diseño y la ejecución de proyectos para desarrolladores, EPC y propietarios de activos.
